PC5 + Auto Tune 完工

Auto tune附的超大，size是M18 * 1.5 mm，所以排氣管的孔要重新弄...

20170329

來記錄一下邦邦給的O2 sensor孔大小的資料

06~07 600 750歐規M18 * 1.5 mm

06~07 600 750美規沒有O2 sensor孔

08後 600 750歐規M12 * 1.5 mm

沒辦法，只有給車行弄了...



就是這個孔，在上圖中有一個螺帽，把空挖大把他焊上去就行了


然後把右邊尾殼拆開，會看到後燈的接頭，把auto tune紅色的電線接上棕色的線，黑色接黑色



然後把2台黏在一起



然後黏回原本的地方，我研究過了，剛剛好XDD



然後把O2 sensor的接頭，固定在引擎靠前面的地方，我是用束線帶綁接頭，因為最重的接頭不會動的話線也比較不會被扯動



綁的地方就在這張圖的右邊中間




在下來我們就可以來設定一下auto tune

打開PC5的程式之後

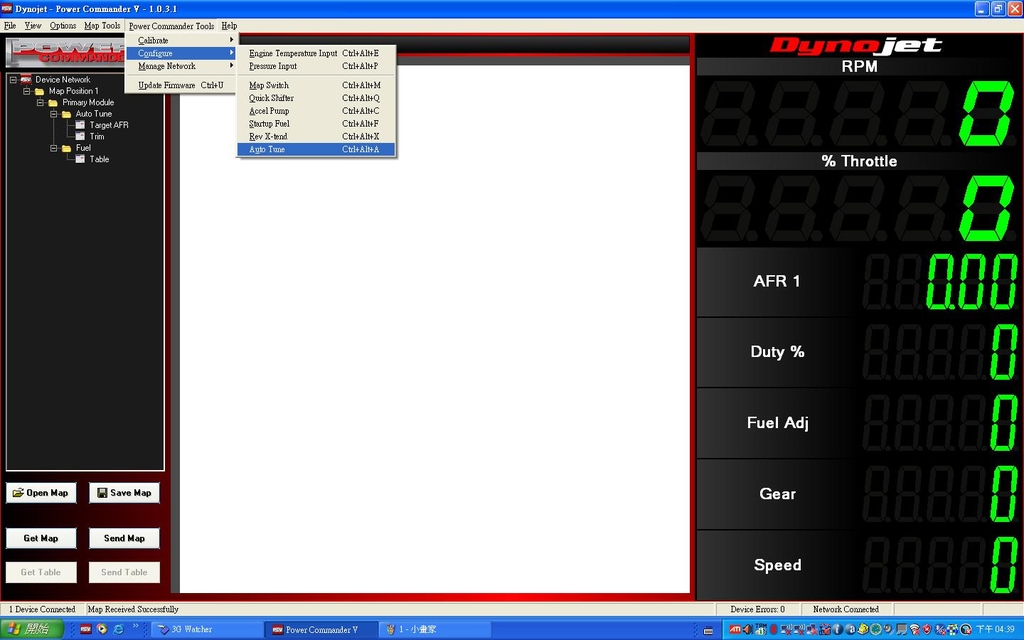

請點一下下圖這個選項



就會跑出來這個視窗，只要在點一下最上面那個enable就好



記得，還是要先load進去一個最靠近你的配置的map，因為auto tune是以你load進去的map為基礎做調整

先試試看，還沒發動的時候，我們可以看到空燃比AFR 1 是9.99

然後我把最左邊1000rpm那邊設成13.4，在按一下send map



發動之後，他就會幫你一直調整到你要的空燃比了 13.4



這張圖可以看到Fuel Adj 跟上圖不一樣，這就是他在幫你調整供油



我是整張圖的空燃比都調整過了，因為我想要車子騎起來在輕快一點，所以全部都+了0.4

先試試看...

PC5他調整的範圍在13~14中間，算是有保護機制的，所以，可以試試看...

只不過你改不改的回來我就不知道了喔！請小心服用XDD
